Döner Klin

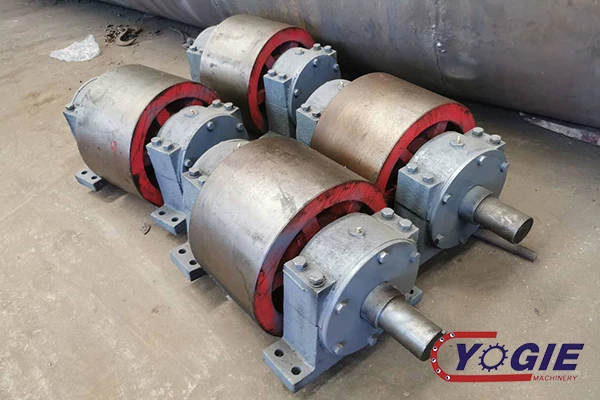

Bir tasarımın temel tasarımıDestek Rulosuyıllar boyunca nispeten değişmeden kalmıştır. Destek silindirleri, silindirler üzerinde içe doğru yatay gerilimler oluşturan ve fırının ağırlığını iskele üzerine dağıtan devasa bir dökme demir veya çelik taban plakası tarafından desteklenir. Destek ruloları arasındaki mesafe, yüksek yatay gerilimleri önleyecek kadar dar olmalı ve fırının yanal olarak sabit kalmasını sağlayacak kadar da büyük olmalıdır. Silindirlerin Döner fırın lastiğinin merkezinde 60 dereceye kadar eğilmesi amaçlanmaktadır ve bu durumun her zaman böyle olduğu görülmektedir.
Aşağıdaki gibi küçük değişiklikler meydana geldiğinde, fırının hizalı kalmasını sağlamak (yani Döner fırın lastiklerinin merkezlerini aynı doğrultuda tutmak) için küçük ayarlamalara izin verilir. kapatma sırasında fırının daralması.
Bu bir zorluk yaratır çünkü Döner Fırın lastiği silindire göre aynı pozisyonda devam ederse aşınma veya plastik deformasyon silindir yüzeyinde bir çöküntü oluşmasına neden olur. Sonuç olarak, aşınmayı eşitlemek için fırının kasıtlı olarak "yüzmesi" (yani silindirler üzerinde yokuş yukarı ve yokuş aşağı hareket etmesi) yaygın bir uygulamadır. Çünkü fırının eğimi nedeniyle (genellikle 1,5 ila 3,5 derece) dönerken doğal olarak yokuş aşağı kayma eğilimi vardır.
Bu eğilim, başlangıçtan bu yana silindirlerin "kesilmesiyle", yani yokuş yukarı bir vida hareketinin Döner fırın lastiğine aktarılacağı şekilde eksenlerinin çok küçük bir açıyla eğilmesiyle açıklanmaktadır. Bu işlem döner fırın lastiği ile silindir yüzeyleri arasındaki sürtünmeye bağlı olduğundan, operatörler sürtünme miktarını değiştirerek fırını yukarı veya aşağı hareket ettirebilirler. Döner fırın lastiklerinin yan tarafında bulunan itme silindirleri, fırının silindirlerinden kaymasını önlemek amacıyla ek bir önlem olarak kullanılmaktadır. Bunlar genellikle hareket kabiliyetinin en sınırlı olduğu sürücüye en yakın makaralı yataklarda bulunur.
