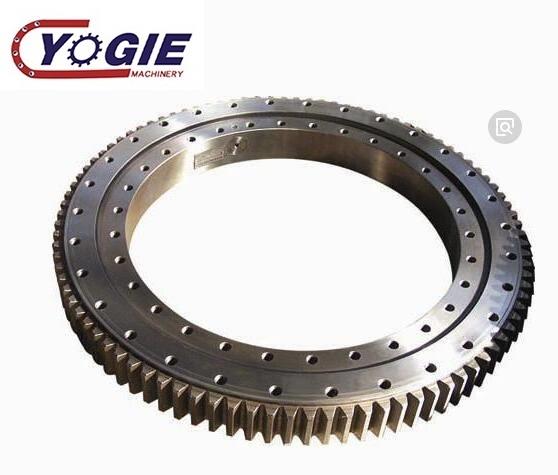

Uygulamalı Malzemeler

Halkalar ve yuvarlanma elemanları için malzemeler

Genel olarak, döner tabla yataklı yuvarlanma elemanları sertleştirilmiş karbon krom taşıyan çelikten imal edilmiştir. Kaliteler GCr15 veya GCr15SiMn çelikten yapılır; döner tabla yatak bilezikleri yüzey sertleştirilmiş çelikten imal edilmiştir. Kullanıcının özel bir gereksinimi yoksa, genellikle 50Mn çelik kullanılır. Özel kullanım koşulları, 42CrMo, 5CrMnMo ve benzeri gibi diğer yüzey sertleştirilmiş çelik markalarını seçer.

Kafes malzemesi

Döner tabla yatakları için tutucu, integral, bölümlere ayrılmış ve izole blok tipleri gibi yapısal formlara sahiptir. Entegre ve bölmeli kafesler 20 # çelik veya ZL102 dökme alüminyum alaşımından yapılmıştır. İzolasyon blok tipi poliamid 1010 reçine, ZL102 dökme alüminyum alaşımı vb.

Sızdırmazlık halkası için malzeme

Döner yataklı sızdırmazlık halkasının malzemesi yağa dayanıklı kauçuk veya nitril kauçuktan yapılmıştır.

Yüksük malzemesinin ve işlenmemiş malzemenin tedarik durumunun kodu tabloya uygundur. Tablodaki "T" halka boşluğunun söndürülmüş ve temperlenmiş durumda verildiğini ve "Z" halka boşluğunun normalleştirilmiş durumda sağlandığını gösterir.

Haddeleme gövdesinin merkez dairesinin çapı 3150mm, bilye çapı 75mm, dişli modülü m = 20mm, halka malzemesi 50Mn'dir ve boş malzeme tarafından üretilen iç dişli dört noktalı temas topu normalleştirilmiştir.

Döner tabla yatak malzemesi

Genel olarak, döner tabla yatak bilezikleri için 50Mn kullanılır, ancak 42CrMo bazen özel uygulamalarda konağın ihtiyaçlarını karşılamak için kullanılır. Haddeleme elemanı genellikle GCr15SiMn'den seçilir. Tutucunun tipleri, integral tip, parçalı tip ve izolasyon blok tipi gibi farklı yapısal tipleri içerir. Entegre veya bölümlenmiş tutucu 20 # çelik veya ZL102 dökme alüminyum alaşımından yapılmıştır. Ara blok tutucu, poliamid 1010 reçine, ZL102 dökme alüminyum alaşım veya QA110-3-1.5 alüminyum bronzdan yapılmıştır. Sızdırmazlık halkası malzemesi: yağa dayanıklı kauçuk, flor içeren kauçuk, yağa dayanıklı nitril kauçuk.

Pikap rulmanlar yapısı yaygın olarak kullanılan tek sıralı, çift sıralı dört noktalı temas topu pikap rulmanlar, çift sıralı eğik itme bilyalı turntable rulmanlar, çapraz silindirik makaralı ve çapraz konik makaralı pikap rulmanlar, üç sıralı silindirik makaralı pikap rulmanlar, topları Farklı kolon hibrit döner tabla yatakları gibi yapısal formlar. Yukarıda belirtilen çeşitli rulman tipleri, dişsiz ve dişsiz dişlilere, diş dişlilerine, diş dişlilerine sahip olup olmadıklarına göre farklı tiplere ayrılmıştır.

Rulmanların yağlanması

Çoğu pikap yatağı ağır yük ve düşük hız koşullarında çalışır. Genel olarak, çok tatmin edici sonuçlar elde etmek için yatakları yağlamak için gres dolu yağlama kullanılır. Yaygın gresler arasında kalsiyum bazlı gres ve lityum bazlı yağlama bulunur. Gres, alüminyum bazlı gres ve yüksek sıcaklık gresi vb., Kullanıcılar belirli duruma göre en uygun gresi seçebilir.

Rulmanların sızdırmazlığı

Döner tabla yatağının contası, doldurulmuş gresin bir yandan sızmasını önlemek ve dış toz, kirlilik ve suyun yatağa girmesini ve normal çalışmasını etkilemesini sağlamaktır. Döner tabla yatakları çoğunlukla ağır yük ve düşük hızda çalıştığından, yatağın conta tipi kauçuk conta halkası ve labirent contanın iki yapısını benimser. Kauçuk contalı yapının kendisi, basit yapı, küçük kaplama alanı ve güvenilir sızdırmazlık performansı avantajlarına sahip olduğu için yaygın olarak kullanılmaktadır. Bununla birlikte, eksiklikleri, kauçuk conta dudağının erken yaşlanmasının kolay olması ve yüksek sıcaklıkta sızdırmazlık özelliğini kaybetmesi, bu nedenle yüksek sıcaklıkta olmasıdır. Çalışma koşullarında çalışan döner tabla rulmanları için labirent keçeler kullanılmalıdır.

Üç sıralı kombine makaralı döner yatak (döner yatak)

Üç sıralı makaralı döner yatak, üst ve alt taraflarda birbirinden ayrılmış üç koltuk halkasına sahiptir, böylece her bir makara sırasının yükü doğru bir şekilde belirlenebilir ve aynı anda çeşitli yükleri taşıyabilir. Dört ürünün taşıma kapasitesidir. Büyük şaft ve radyal boyutlara sahip en büyük tip ve güçlü yapı, özellikle kepçeli ekskavatörler, tekerlekli vinçler, deniz vinçleri, kepçe salınımı ve büyük tonajlı kamyon vinçleri gibi daha büyük çaplar gerektiren ağır makineler için uygundur. üzerinde.

Çift sıralı eğik bilyalı döner tabla rulmanlar (döner yataklar)

Çift voleybolu bilyalı döner yatak üç yarışa sahiptir ve kanal özel olarak tasarlanmalıdır. Çift voleybollu bilyalı döner yatak nispeten büyük eksenel ve radyal boyutlara ve sağlam bir yapıya sahiptir ve özellikle orta veya daha büyük çaplar gerektiren kule vinçleri ve kamyon vinçleri gibi makinelerin yüklenmesi ve boşaltılması için uygundur.

Tek sıralı çapraz makaralı pikap rulmanlar (döner yataklar)

Tek sıralı çapraz makaralı döner rulman, iki ırktan oluşur, kompakt yapı, hafif, yüksek üretim hassasiyeti, küçük montaj boşluğu, yüksek kurulum hassasiyeti gereksinimleri, silindirler 1: 1 çapraz düzenlemede düzenlenmiştir ve eksenel kuvveti, büyük radyalleri destekleyebilir kuvvet ve devrilme momenti. Kaldırma ve nakliye, mühendislik makineleri ve askeri ürünlerde yaygın olarak kullanılmaktadır.

Tek sıralı dört nokta temaslı bilyalı rulman (döner yatak)

Tek sıralı dört noktalı bilyalı rulmanlı döner yatak iki ırktan oluşur. Kompakt bir yapıya ve hafifliğe sahiptir. Çelik bilya, ark kanalına dört noktada temas eder. Aynı anda eksenel kuvvet, radyal kuvvet ve devrilme momentini taşıyabilir.

üretim akış şeması

Hammadde → dövme → tornalama → muayene → ısıl işlem → öğütme → muayene → söndürme ve temperleme → ince öğütme → ince öğütme → muayene → montaj → ambalaj denetimi → paketleme   → ulaşım → müşteri.

Döner tabla rulman malzemesi: 50Mn, 42CRMO, GCR15SIMN, 9CR18MO.

Döner tabla rulman hassasiyeti: P0, P6, P5, P4, P2 doğruluğu düşükten yükseğe, fiyat da düşükten yükseğe olacaktır.
