düz dişli talimatı sınıflandırma ve haritalama
Düz dişli, dişlilerin sınıflandırma yöntemidir. İki dişlinin dikey göreli konumuna ve diş yönüne göre (iki dairenin paralel olup olmadığı) düzlem dişli dönüşü ve uzay dişli dönüşüne ayrılır. Vitesin çalışma koşullarına göre, açık şanzıman ve Kapalı şanzımana ayrılabilir; düz diş, eğik diş, balıksırtı diş veya düz diş, dişli diş veya diş profilinin şekline göre kavisli diş

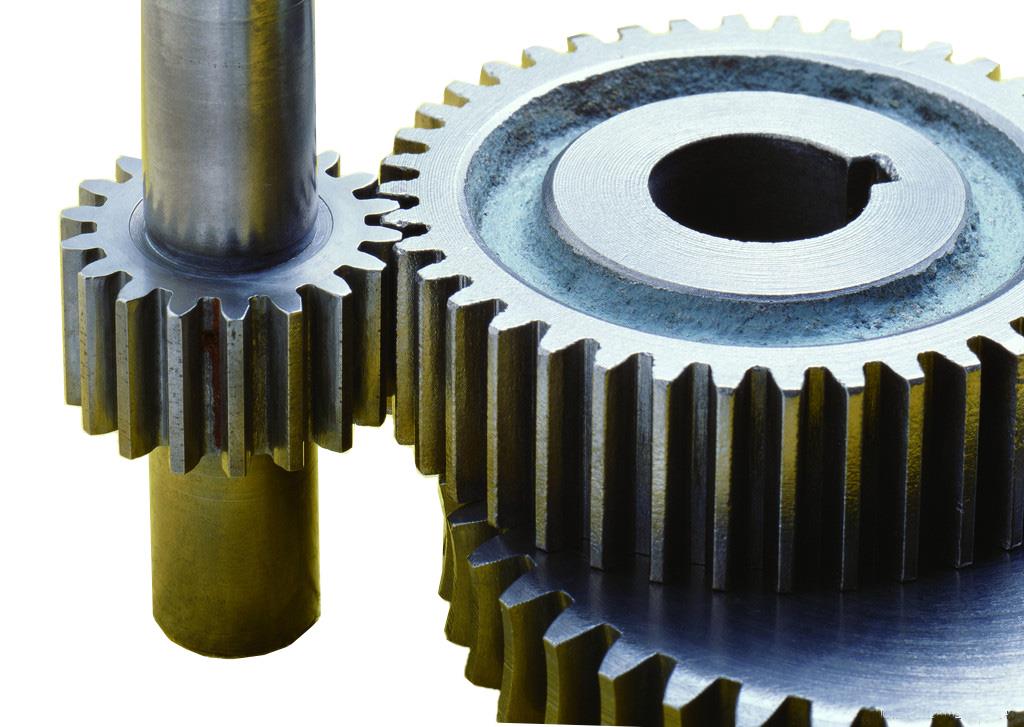

Düz dişli:
Nişan yöntemi: dış rotor, iç rotor, dişli ve raf
Temel özellikler: Diş profili temas hattı, uzunluğa paralel düz bir çizgidir. İki diş profili aynı anda diş genişliğine girer veya hizalanır, bu da darbeye ve gürültüye kolayca neden olur ve şanzıman stabilite açısından zayıftır.
Düz konik dişliler: hatve konisi, indeksleme konisi, üst koni, kök konisi, taban konisi, temel özellikler: kesişen iki eksen arasında iletim için kullanılır, dişler koni yüzeyi boyunca dağıtılır ve başlangıç dişlisinin boyutu koni üst Yön kademeli olarak küçülür
Dik açılı silindirik dişlinin her iki yönde dönmesi için dişli dişlerinin iki diş profili, aynı şekil ve zıt yönlere sahip kavisli kavisli yüzeylerden oluşur. Her parçanın adı ve sembolleri şunlardır: diş üst daire, diş kök daire, diş Yuvası, diş kalınlığı, adım, modül m, indeksleme daire d, uç ve kök, uç boşluğu
Dişliler, diş hattının şekline göre düz dişliler, helisel dişliler, balıksırtı dişlileri ve kavisli dişliler olarak sınıflandırılır. Düz dişliler, dişleri dikey ve yatay yönlere paralel olan dişlileri ifade eder.
Düz dişliler, gerçek üretim ve kullanımda en yaygın dişlilerden biridir. Kullanım sırasında dişlilerin hasar görmesi kaçınılmazdır. Bu nedenle, orijinalle aynı yeni bir dişli yapmak gerekir. Çeşitli nedenlerle, müşteriler gerekli düz dişlileri sağlayamazlar. İşlenmiş ürünlerin normal şekilde kullanılabilmesini sağlamak için dişlilerin doğru ölçüm ve haritalama yapması gerekir. Ölçme ve haritalama işi karmaşık bir iştir. Düz dişlilerin ölçülmesi ve haritalanması hakkında çok az bilgi olduğundan, çizimlere danışmak elverişsizdir. Çeşitli pratik prodüksiyonlarda düz dişli eşlemenin iş deneyimi ve yöntemleri pratik operasyonlarla özetlenmektedir. Giriş aşağıdaki gibidir:
İlk olarak, düz dişlilerin parametreleri ve boyutları çok olmasa da, çeşitli dişlilerin standart sistemi, modülün veya çapın, her parçanın diğer parametrelerini ve boyutlarını hesaplamak için temel olarak kullanılmasını şart koşar. Bu nedenle, ölçme ve haritalama çalışması, modülün boyutunu veya eklemin çapını doğru bir şekilde belirlemek için her türlü çabayı göstermelidir. Aynı zamanda, basınç açısı diş şeklini belirlemek için temel parametredir ve doğru belirleme de önemlidir.
Genel olarak, Japonya, Almanya, Fransa, Çek Cumhuriyeti ve eski Sovyetler Birliği modüler sistemlerdir. Bu nedenle, bu dişli tarafından kullanılan standart sistemi tahmin edebilmemiz için ölçülen dişlinin kullanım ve üretim ülkesini anlamamız gerekir. Dişlinin diş profilini görebilirsiniz. Diş profilinin profili kavisliyse ve diş oluğunun tabanı yay şeklindeyse, önceden modüler bir sistem olarak belirlenebilir. Standart basınç açısı çoğunlukla 20 derecedir. Birleşik Devletler ve Birleşik Krallık çap kontrolü kullanır ve standart basınç açısı 14,5 derecedir. İki ve 20 derece. Diş profilinin nispeten düz ve diş oluğunun tabanının daha geniş olduğuna dikkat edin. Ark başlangıçta bir çap kontrolü olarak belirlenebilir. Basınç açısı 14.5 derecedir. İlk basınç açısı olup olmadığını belirlemek için bir dişli ocağı veya standart bir raf örneği de kullanabilirsiniz, yukarıdaki koşulları biliyorsanız, gerçekten haritalayabilirsiniz:
(1) Uç çemberinin çapını ölçmek için Dm yöntemi
Önce dişli dişi Z sayısını sayın ve daha sonra dişin üst dairesinin çapını (Dm) ölçmek için sürmeli kaliperi kullanın. Vitesin standart bir diş modülü modülü olduğu belirlenirse, modülü:
m = Dm / Z + 2
Vitesin standart bir diş profili olduğu düşünülürse, çapı
Dp = 25,4 * (Z + 2) / Dm
Bununla birlikte, dişli dişlerinin sayısı eşitse, doğrudan ölçülebildiğine dikkat edilmelidir; diş sayısı garip ise, ölçülen boyut diş ucu dairesi Dm'nin çapı değil, bir dişin karşı dişindeki karşı dişe olan diş ucu Yüzeyin ve dişin üst kesişimi arasındaki D mesafesi çember dişin üst çemberinin çapından daha küçüktür. Genellikle, Dm, dişin üst daire çapı D'yi elde etmek için düzeltme faktörü k ile çarpılır, yani:
Dm = k * D
Uygulamada, tek diş dişi daire çapının düzeltme katsayısı k (Tablo 1) kullanılarak hesaplanan dişin üst çemberinin çapı genellikle çok küçüktür ve düzeltilmiş düzeltme katsayısı k kullanılarak hesaplanan dişin üst çemberinin çapı (Tablo 2) ) yukarıdaki formüle göre gerçek değere daha yakın, Tablo 2 Tablo 1'den daha doğrudur ve diş sayısı daha incedir, buna başvurabilirsiniz.

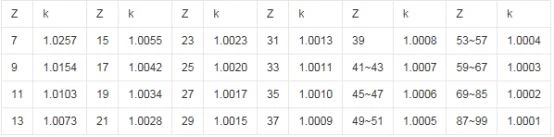

Tablo 1 Tek dişli bir dişlinin uç çemberinin çapı için düzeltme faktörü k

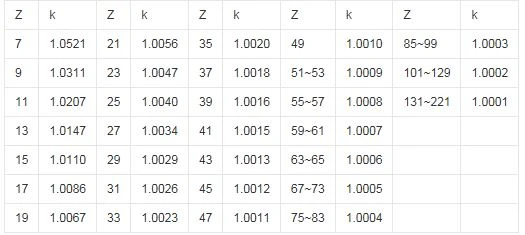

Tablo 2 Düzeltmeden sonra düzeltme katsayısı k
Tek dişli dişli bir dişli mili değilse ancak bir deliğe sahipse, iç delik çapı d ve delik duvarından dişin tepesine H mesafesi de ölçülebilir. Dişin üst çapı aşağıdaki formülle elde edilebilir:
Dm = 2 * H + d
(2) Toplam diş yüksekliğinin h ölçülmesi
Dişli, büyük modül ve dişler, vb. Nedeniyle diş üst dairesinin çapını ölçmek için uygun olmadığında, modülü veya çapı belirlemek için dişlerin toplam yüksekliği h ölçülebilir. Toplam diş yüksekliği h, sürmeli kaliperin derinlik kuyruk pimi ile ölçülebilir. Saha koşullarına bağlı olarak başka derinlik ölçüm araçları da mevcuttur. Dişli bir deliğe sahipse, toplam diş yüksekliği h dolaylı olarak elde edilebilir. Mesafenin çıkarılması, diş h'nin toplam yüksekliğidir ve modül veya adım aşağıdaki gibi hesaplanır:
m = s / 2f + c Dp = 25,4 * （2f + c） / s
f :: diş yüksekliği katsayısı c: radyal boşluk katsayısı
f, c dişli standart sistem parametre tablosunda bulunabilir [3]
(3) Merkez mesafesi A ölçme yöntemi
Yukarıdaki iki yöntem, dişlinin dişleri keskin, ciddi şekilde aşındığında veya yuvarlandığında ölçülemez. Şu anda, müşteriden iki çift dişlinin merkez mesafesini A ve iki dişlinin diş sayısını vermesini isteyebiliriz. Bunları yapmak kolaydır. Modülü veya perdeyi aşağıdaki gibi hesaplayın:
m = 2 * A / Z1 + Z2 Dp = 25,4 * （Z1 + Z2） / 2 * A
Z1, Z2: eşleşen dişlinin diş sayısı
Üç yöntemden herhangi biri ile hesaplanan modül veya çap eklemi, hangisi en yakınsa standart modül veya çap eklem serisi ile karşılaştırılır.
Yukarıda, fiili çalışmada yaygın olarak kullanılan düz dişli haritalama yöntemi gösterilmektedir. Kullanırken birbirlerini kontrol etmek için iki yöntem kullanmak en iyisidir. Bu şekilde, belirlenen modül veya çap daha doğrudur. Şu anda haritalama çalışması temel olarak tamamlanmıştır. Özel Not: Yukarıdaki ölçme ve haritalama yöntemleri, dişliler tarafından benimsenen standart sistemi önceden belirleyebilmemiz veya araştırabilmemiz koşuluyla gerçekleştirilmektedir. Dişlilerin "tüm koşulları bilinmiyor" ise, yukarıdaki yöntemlere sadece referans verilebilir ve daha sonra diğer kanallar üzerinden kapsamlı bir şekilde değerlendirilebilir. Yukarıda belirtilen ölçme ve haritalama yöntemlerinin, düz dişlileri ilk kez çalışmaya veya haritalamaya başlayan ve bahsetmeye değer meslektaşlarım için bazı yararlı olduğuna inanıyorum.
