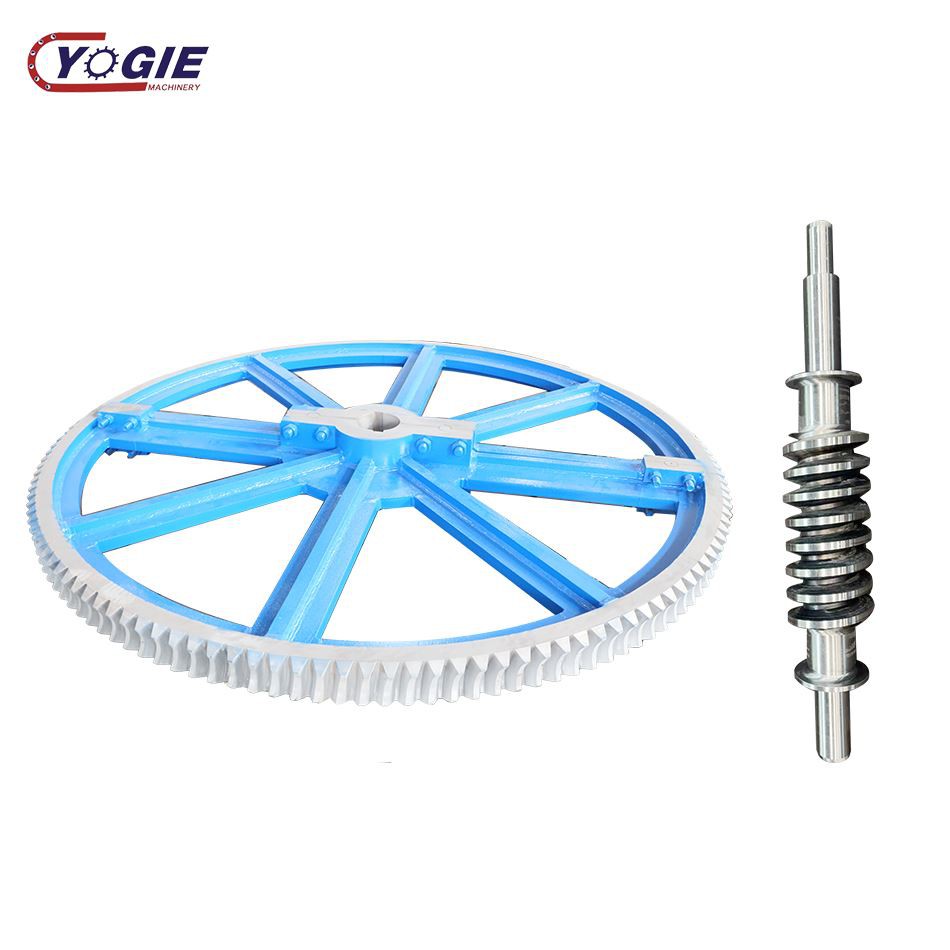

Büyük Solucan Teçhizat







Büyük solucan dişlisi, daha büyük boyut spesifikasyonlarına ve daha güçlü yük taşıma kapasitesine sahip solucan dişli şanzıman cihazlarına başvurur. Mekanik iletim alanında önemli bileşenlerdir ve genellikle büyük iletim oranları, düşük hızlar veya yüksek torklar gerektiren ağır makine senaryolarında kullanılırlar. Çekirdeği bir solucan tekerleğinden (genellikle bronz gibi yumuşak metallerden yapılmış dişli benzeri bir parça) ve bir solucandan (genellikle çelikten yapılmış vida benzeri bir parça) oluşur ve diş yüzeyi meshingiyle güç iletimi elde edilir.







İsim	Büyük Solucan Teçhizat
Boyutlar	Modül 6 mm'den büyük veya eşit, solucan dişli çapı 300 mm'den büyük veya eşit
Taşıma kapasitesi	Tork binlerce NM'ye ulaşabilir
Malzeme Gereksinimleri	Yüksek mukavemetli çelik + aşınmaya dayanıklı bronz
Uygulama senaryoları	Ağır makineler, endüstriyel ekipman



Şimdi iletişime geçin







Büyük boy ve yüksek yük



Solucan dişlilerinin çapı, modülü (dişli perdesi için ölçüm birimi) ve diş genişliği büyüktür ve yüzlerce ila binlerce Newton metrenin torklarına dayanabilirler. Kaldırma ekipmanı, madencilik makineleri ve gemi güverte makineleri gibi ağır makineler için uygundur.

Malzeme: Yüksek mukavemetli çelik (45 çelik, alaşım çelik gibi) genellikle solucan yapmak için kullanılır ve aşınmaya dayanıklı bronz (ZCUSN10PB1 gibi) veya dökme demir, solucan tekerleklerinin gücü ve sürtünme azaltmayı dengelemek için kullanılır.



Büyük iletim oranı ve kendi kendine kilitleme



Şanzıman oranı (solucan hızı / solucan tekerlek hızı) genellikle 10: 1 ila 80: 1 veya daha yüksek bir seviyeye ulaşabilir, bu da hızın büyük ölçüde azaltılması ve torkun artması gereken senaryolar için uygundur (asansör çekiş makineleri gibi).

Bazı tasarımlarda, solucanın kurşun açısı küçük olduğunda (sürtünme açısından daha küçük), ekipmanın güvenliğini (vinçin fren fonksiyonu gibi) sağlamak için ters kendi kendine kilitleme elde edilebilir (solucan tekerleği solucanı süremez).



Pürüzsüz iletim ve düşük gürültü



Diş yüzeyi örgüsü, titreşime ve gürültüye (hassas cihaz iletimi gibi) duyarlı durumlar için uygun olan küçük darbe ve pürüzsüz çalışma ile ilerleyici bir sürtünme sürtünmesidir.





Büyük iletim oranı yavaşlaması



Tek aşamalı iletim oranı genellikle 10 ~ 80'dir ve maksimum 300'den fazla ulaşabilir. Hızın büyük ölçüde azaltılması ve torkun artırılması gereken senaryolar için uygundur (makine ve madencilik ekipmanı gibi).



Dikey kademeli şaft iletimi



Solucan ekseni ve solucan tekerleği ekseni genellikle dikey olarak sendelenir (90 derece açı), bu da güç iletimini uzayın dikey yönünde gerçekleştirebilir ve kompakt bir yapıya sahiptir.



Kendi kendine kilitleme (bazı senaryolar)



Solucan kurşun açısı, ağ yüzeyinin sürtünme açısından daha az olduğunda, şanzımanın kendi kendine kilitlenen özellikleri vardır (sadece solucan solucan tekerleğini sürebilir, ancak tam tersi değil), bu da genellikle yüksek güvenlik gereksinimlerine sahip (asansörler ve vinçler gibi) kullanılır.



Pürüzsüz iletim ve düşük gürültü



Solucan dişlisi örtülü olduğunda, çok dişli temastır ve diş yüzeyi kayma sürtünmesi ana, şanzıman pürüzsüzdür, darbe ve titreşim küçüktür ve hassas ekipman veya gürültüye duyarlı ortamlar için uygundur.



Ağır yüklere ve sert çalışma koşullarına uyum sağlayın



Büyük solucan dişlileri, malzemeleri (yüksek mukavemetli çelik, aşınmaya dayanıklı bakır alaşımı gibi) ve yapısal tasarım (artan modül ve diş genişliği gibi) optimize ederek yüksek yüklere ve etkilere dayanabilir ve metalurji, ağır makineler ve diğer alanlar için uygundur.





Endüstriyel Ekipman: Bir haddeleme değirmeninin kaldırma cihazı ve bir geminin direksiyon dişlisinin iletim sistemi gibi.



Kaldırma Makineleri: Bir port vinçinin eğik mekanizması ve bir bina asansörünün azaltma şanzımanı gibi.



Madencilik Makineleri: Maden vinçinin ve cevher kırıcının şanzıman cihazı gibi.



Hassas Aletler: Bir takım tezgahının indeksleme mekanizması ve bir optik cihazın ince ayar cihazı (kendi kendine kilitlenen ve yüksek hassasiyetli özellikler kullanılarak).
